راهنمای انتخاب شیر انبساط الکترونیکی از ظرفیت تا نوع سیستم
در یک سیستم تبرید، انتخاب قطعات فقط به خرید یک تجهیز باکیفیت محدود نمی شود؛ هماهنگی ظرفیت، نوع مبرد، شرایط کاری و سایر اجزای مدار است که در نهایت عملکرد واقعی سیستم را تعیین می کند. شیر انبساط الکترونیکی یکی از همین قطعات مهم است که وظیفه کنترل دقیق جریان مبرد ورودی به اواپراتور را بر عهده دارد. اگر این شیر متناسب با ظرفیت سیستم انتخاب نشود، حتی یک سیستم تبرید با کمپرسور و اواپراتور مناسب هم ممکن است به بازده مورد انتظار نرسد.
به همین دلیل، هنگام انتخاب شیر انبساط الکترونیکی نباید تنها به سایز اتصال یا برند توجه کرد. ظرفیت تبرید، نوع مبرد، دمای کاری، اختلاف فشار، نوع کنترل و حتی شرایط استفاده از سیستم، همگی می توانند روی انتخاب مدل مناسب تأثیر بگذارند. اما برای اینکه بدانیم دقیقاً چه شیری برای یک سیستم مناسب است، باید این عوامل را مرحله به مرحله بررسی کنیم.
شیر انبساط الکترونیکی چه نقشی در سیستم تبرید دارد؟

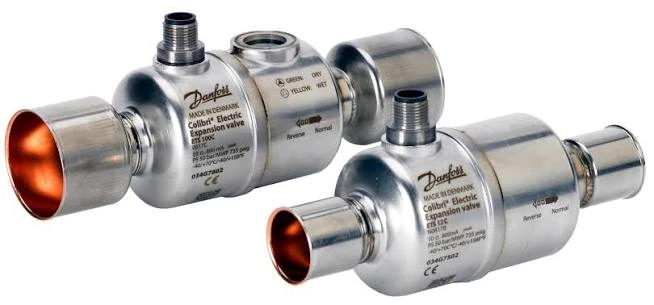

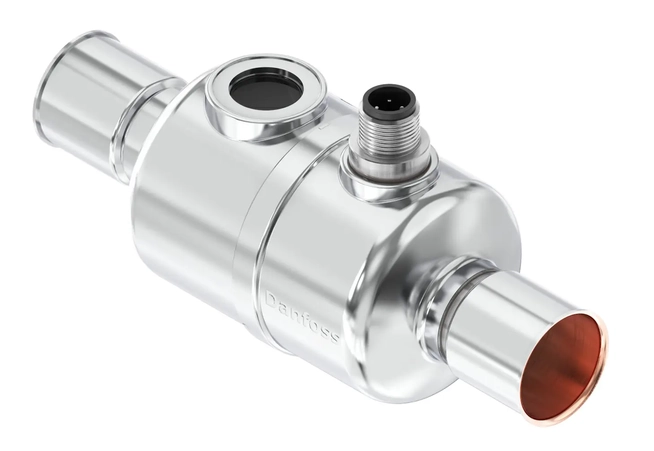

شیر انبساط الکترونیکی یا Electronic Expansion Valve وظیفه دارد میزان ورود مبرد به اواپراتور را به صورت دقیق کنترل کند. این کنترل معمولاً با دریافت اطلاعاتی مانند دما و فشار از سیستم انجام می شود و کنترلر بر اساس شرایط لحظه ای، میزان باز یا بسته بودن شیر را تنظیم می کند. در سیستم های تبرید، مقدار مبرد ورودی به اواپراتور اهمیت زیادی دارد. اگر مبرد بیش از اندازه وارد اواپراتور شود، احتمال برگشت مایع به سمت کمپرسور افزایش پیدا می کند و اگر مقدار آن کمتر از نیاز سیستم باشد، بخشی از ظرفیت اواپراتور بلااستفاده می ماند.
شیر انبساط الکترونیکی با امکان کنترل دقیق تر جریان مبرد، کمک می کند شرایط کاری اواپراتور پایدارتر باشد. به همین دلیل این نوع شیر در بسیاری از سیستم های مدرن سرمایشی و برودتی مورد استفاده قرار می گیرد.
مهم ترین معیارها برای انتخاب شیر انبساط الکترونیکی
خرید شیر انبساط الکترونیکی باید بر اساس مشخصات واقعی سیستم انجام شود. مهم ترین مواردی که هنگام انتخاب باید بررسی شوند عبارت اند از:
- ظرفیت سرمایشی سیستم
- نوع مبرد
- دمای تبخیر
- دمای چگالش
- اختلاف فشار دو طرف شیر
- میزان جریان مبرد
- سایز و نوع اتصالات
- محدوده کاری شیر
- نوع کنترلر و سیستم کنترلی
- شرایط محیطی و نوع کاربرد
در ادامه، هرکدام از این عوامل را بررسی می کنیم تا مشخص شود چرا نمی توان یک مدل شیر را برای تمام سیستم های تبرید مناسب دانست.
ظرفیت شیر انبساط الکترونیکی را چگونه انتخاب کنیم؟
یکی از مهم ترین اشتباهات در انتخاب شیر انبساط، توجه صرف به قطر لوله یا سایز اتصال است. ظرفیت واقعی شیر باید با نیاز سرمایشی سیستم و شرایط کاری آن هماهنگ باشد. برای انتخاب صحیح، معمولاً اطلاعاتی مانند ظرفیت تبرید، دمای تبخیر، دمای چگالش، نوع مبرد و اختلاف فشار در اختیار قرار می گیرد و سپس ظرفیت شیر بر اساس جداول و نرم افزارهای انتخاب سازنده بررسی می شود.
برای مثال، ممکن است دو سیستم از اتصالات مشابهی استفاده کنند، اما به دلیل تفاوت در مبرد یا شرایط دمایی، به دو شیر با ظرفیت متفاوت نیاز داشته باشند.
بنابراین اگر هدف، انتخاب دقیق شیر انبساط الکترونیکی است، بهتر است به جای انتخاب بر اساس ظاهر یا سایز اتصال، مشخصات فنی کل سیستم بررسی شود.
نوع مبرد چه تأثیری بر انتخاب شیر دارد؟
مبرد مورد استفاده یکی از اطلاعات اصلی در انتخاب شیر انبساط الکترونیکی است. هر مبرد ویژگی های ترمودینامیکی متفاوتی دارد و دبی جرمی مورد نیاز سیستم نیز می تواند با تغییر مبرد متفاوت باشد. به همین دلیل یک شیر ممکن است برای یک مبرد و شرایط مشخص ظرفیت مناسبی داشته باشد، اما همان انتخاب برای مبرد دیگر لزوماً نتیجه مشابهی ایجاد نکند. در زمان خرید باید حتماً مشخص شود شیر موردنظر با مبرد استفاده شده در سیستم سازگاری دارد یا خیر. این موضوع به خصوص هنگام جایگزینی یک شیر قدیمی یا تغییر مبرد اهمیت بیشتری پیدا می کند.
دمای تبخیر و چگالش را فراموش نکنید
دمای تبخیر و دمای چگالش از عوامل مهم در محاسبه ظرفیت مورد نیاز شیر هستند. یک سیستم سردخانه ای با دمای کاری پایین، شرایط متفاوتی نسبت به یک سیستم تهویه مطبوع یا کاربردهای دمای متوسط دارد. هرچه شرایط کاری سیستم تغییر کند، میزان جریان مبرد و شرایط فشار در مدار نیز می تواند تغییر کند. بنابراین انتخاب شیر باید بر اساس شرایط واقعی کارکرد سیستم انجام شود، نه فقط ظرفیت اسمی تجهیزات. به بیان ساده، برای انتخاب یک شیر مناسب باید مشخص باشد سیستم قرار است در چه دمایی کار کند و شیر در چه محدوده ای از فشار و دما مورد استفاده قرار خواهد گرفت.
سایز اتصال مهم است اما کافی نیست
سایز اتصال یکی از مشخصات مهم شیر انبساط الکترونیکی است، اما نباید آن را معیار اصلی انتخاب دانست. اتصال شیر باید با لوله کشی سیستم سازگار باشد، اما این موضوع به تنهایی ظرفیت مناسب شیر را مشخص نمی کند. ممکن است دو شیر دارای اتصال مشابه باشند ولی از نظر ظرفیت، محدوده عملکرد و کاربرد تفاوت زیادی داشته باشند. به همین دلیل بهتر است ابتدا ظرفیت و شرایط کاری مشخص شود و سپس سایز اتصال و سایر مشخصات فنی مورد بررسی قرار گیرد.

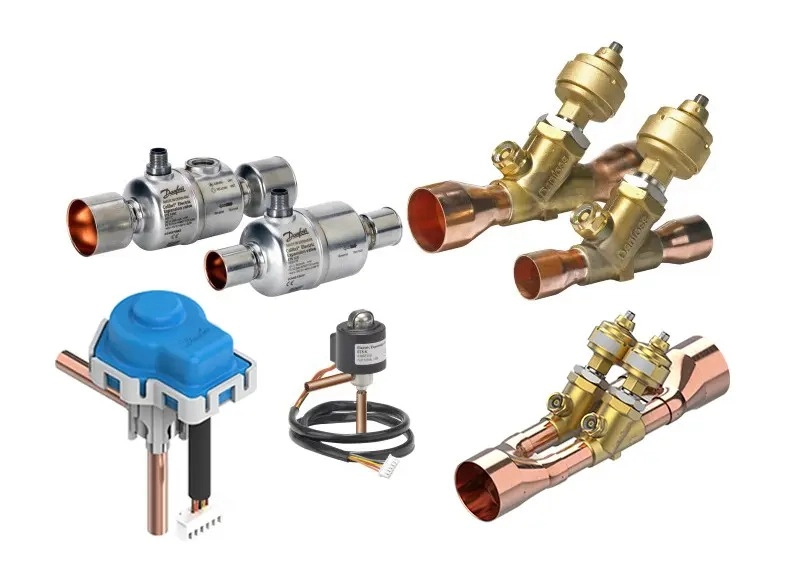

شیر انبساط الکترونیکی برای چه سیستم هایی کاربرد دارد؟
یکی از مزیت های شیر انبساط الکترونیکی، امکان استفاده از آن در طیف متنوعی از سیستم های برودتی است. بسته به مدل و مشخصات فنی، این شیرها می توانند در تجهیزاتی مانند:
- سردخانه ها
- چیلرها
- سیستم های تهویه مطبوع
- تجهیزات فروشگاهی و ویترینی
- سیستم های تبرید صنعتی
- برخی تجهیزات فرآیندی و برودتی
مورد استفاده قرار بگیرند. البته وجود یک کاربرد مشابه به این معنی نیست که یک مدل شیر برای تمام این تجهیزات مناسب است. ظرفیت و شرایط کاری هر سیستم باید به صورت جداگانه بررسی شود.
چرا انتخاب شیر بیش از حد بزرگ یا کوچک مشکل ساز است؟
انتخاب شیر با ظرفیت نامتناسب می تواند عملکرد سیستم را تحت تأثیر قرار دهد. اگر ظرفیت شیر نسبت به نیاز سیستم بیش از اندازه باشد، کنترل جریان مبرد در برخی شرایط ممکن است با دقت مطلوب انجام نشود. از طرف دیگر، شیری که ظرفیت آن کمتر از نیاز سیستم باشد، نمی تواند جریان مبرد موردنیاز را در شرایط کاری مشخص تأمین کند. نتیجه می تواند کاهش ظرفیت سرمایشی، ناپایداری عملکرد، افزایش مصرف انرژی یا ایجاد فشار کاری نامناسب در بخش هایی از سیستم باشد.
بنابراین «بزرگ تر بودن ظرفیت» لزوماً به معنی «بهتر بودن شیر» نیست. انتخاب باید تا حد امکان با شرایط واقعی سیستم مطابقت داشته باشد.
تفاوت شیر انبساط الکترونیکی با شیر انبساط ترموستاتیکی چیست؟
شیر انبساط الکترونیکی و شیر انبساط ترموستاتیکی هر دو برای کنترل جریان مبرد استفاده می شوند، اما روش کنترل آن ها متفاوت است. در شیر ترموستاتیکی، کنترل جریان مبرد با مکانیزم ترموستاتیکی و بر اساس شرایط دمایی انجام می شود؛ در حالی که شیر الکترونیکی می تواند با استفاده از سیگنال های کنترلی و اطلاعات دریافت شده از سنسورها، جریان مبرد را با دقت بیشتری تنظیم کند.
در سیستم هایی که کنترل دقیق تر و واکنش سریع تر اهمیت دارد، شیر انبساط الکترونیکی می تواند گزینه مناسبی باشد. البته انتخاب بین این دو باید بر اساس طراحی سیستم، نوع کنترل و نیاز واقعی پروژه انجام شود.
هنگام خرید شیر انبساط الکترونیکی چه اطلاعاتی داشته باشیم؟
قبل از خرید، داشتن چند مشخصه اصلی می تواند انتخاب را بسیار ساده تر کند. بهتر است اطلاعات زیر را در اختیار فروشنده یا کارشناس فنی قرار دهید:
- نوع سیستم: سردخانه، چیلر، تهویه مطبوع یا سیستم تبرید صنعتی
- ظرفیت سرمایشی: ظرفیت مورد نیاز سیستم یا مشخصات تجهیز
- نوع مبرد: مبرد مورد استفاده در مدار
- دمای کاری: دمای تبخیر و در صورت نیاز دمای چگالش
- شرایط فشار: فشار کاری و اختلاف فشار مورد انتظار
- سایز اتصال: اندازه و نوع اتصال موردنیاز در مدار
- نوع کنترل: مشخصات کنترلر و سیگنال مورد استفاده برای راه اندازی شیر
با در اختیار داشتن این اطلاعات، احتمال انتخاب مدل نامتناسب بسیار کمتر خواهد شد.
آیا برند شیر انبساط الکترونیکی مهم است؟
بله، اما برند نباید تنها معیار تصمیم گیری باشد. کیفیت ساخت، دقت عملکرد، سازگاری با سیستم، دسترسی به قطعات و خدمات فنی و همچنین تناسب مشخصات شیر با پروژه، همگی اهمیت دارند. در پروژه های برودتی، استفاده از یک شیر معتبر اما نامتناسب با ظرفیت سیستم، انتخاب مناسبی نیست. در مقابل، انتخاب مدلی که مشخصات فنی آن با شرایط واقعی مدار هماهنگ باشد، می تواند نقش مهم تری در عملکرد سیستم داشته باشد.
بنابراین بهتر است هنگام مقایسه مدل ها، ابتدا مشخصات فنی بررسی شود و سپس برند و شرایط تأمین محصول در نظر گرفته شود.
اشتباهات رایج در انتخاب شیر انبساط الکترونیکی
چند اشتباه در زمان انتخاب این قطعه می تواند باعث شود شیر خریداری شده عملکرد مناسبی در سیستم نداشته باشد:
- انتخاب بر اساس سایز اتصال: قطر اتصال به تنهایی ظرفیت شیر را مشخص نمی کند.
- نادیده گرفتن نوع مبرد: شیر باید برای مبرد مورد استفاده و شرایط کاری آن مناسب باشد.
- بی توجهی به دمای کاری: شرایط دمایی سیستم روی ظرفیت و عملکرد شیر تأثیر دارد.
- انتخاب صرفاً بر اساس قیمت: قیمت پایین تر لزوماً به معنی انتخاب اقتصادی تر نیست.
- خرید بدون بررسی کنترلر: شیرهای الکترونیکی باید با سیستم کنترل و تجهیزات مربوطه سازگار باشند.
جایگزینی مستقیم مدل قدیمی بدون بررسی مشخصات: حتی اگر ابعاد دو شیر مشابه باشد، ممکن است از نظر ظرفیت یا محدوده عملکرد تفاوت داشته باشند.
انتخاب درست شیر، از خود خرید مهم تر است
شیر انبساط الکترونیکی یکی از قطعاتی است که انتخاب اشتباه آن می تواند عملکرد کل مدار تبرید را تحت تأثیر قرار دهد. به همین دلیل، پیش از خرید باید ظرفیت سیستم، نوع مبرد، دما و فشار کاری، نوع اتصال و سیستم کنترل بررسی شود. اگر برای انتخاب مدل مناسب مطمئن نیستید، بهتر است مشخصات سیستم را در اختیار یک کارشناس فنی قرار دهید تا مدل مناسب بر اساس شرایط واقعی مدار انتخاب شود. این کار می تواند از خرید اشتباه و هزینه های ناشی از تعویض قطعه جلوگیری کند.
